CS-101桌面式会议讨论系统

CS-101B嵌入式会议讨论系统

力卡CS-101是一款简便的、经济实惠型会议讨论系统。釆用精巧的设计，着重于各种会议应用而鼎力推出的一款手拉手讨论型会议系统，新研发的声控模式，使参加会议的人员不需手动操作、直接对话筒讲话，就可以启动话筒单元进行发言，使用简单，全面适用于各种会议场合。

CS-101B嵌入式系列搭配CS-101BC和CS-101BD嵌入式主席单元和代表单元，嵌入式话筒单元的设计既美观大方，又节省空间，更尽显现代化的先进水平；CS-101桌面式系列搭配CS-101C和CS-101D桌面式主席单元和代表单元。系统可以连接VTS-1000自动摄像跟踪控制主机，支持视频跟踪，实时录像，将会议内容如实记录，再次完美呈现。系统加入了力卡最新研发的智能声控模式，开启此模式后，用户不需要手动操作，直接对着话筒说话，就能启动话筒进行发言。

本系列以用户需求为目标，秉承经济实惠，操作简单，美观大方，又不失专业，智能化的制作理念，专为高要求的大中型会议场所而设计，是理想的会议讨论系统解决方案。

一、主要特点

• EIA标准全金属1U机箱

• 带自动增益音频处理电路，有效防止回授的产生及提高整个系统的清晰度。

• 扩充及变更配置容易，一台主机可连接45个会议话筒单元,如接上辅助电源EXP-12V45,会议话筒单元可扩张至104个。

• 主机可选择发言数量，并带有先进先出功能。

• 两种操作模式:先进先出模式可选择1/3/6支话筒同时发言

声控模式：利用声压自动开启话筒，只可以1支话筒发言，具有先进先出功能。

• CS-101C主席单元具有优先权按键（Priority），用来控制发言顺序的功能，可以取消所有代表单元的发言，控制会议气氛。

• 具备录音输出连接录音机，所有会议记录能完全录音保存，还可外接音响扩音设备。

• 可以连接VTS-1000摄像跟踪控制主机，实现视像会议。

• 连接电话耦合器可以直接应用于远程电话会议。

• 鹅颈式会议咪设计，可根椐需要调节方向，使用轻巧灵活。会议单元上的指示灯显示话筒的发言状况。

• 采用防脱落航空电缆手拉手连接方式，连接简单、可靠稳定，整个系统安装上所需的工程及费用都可减低。

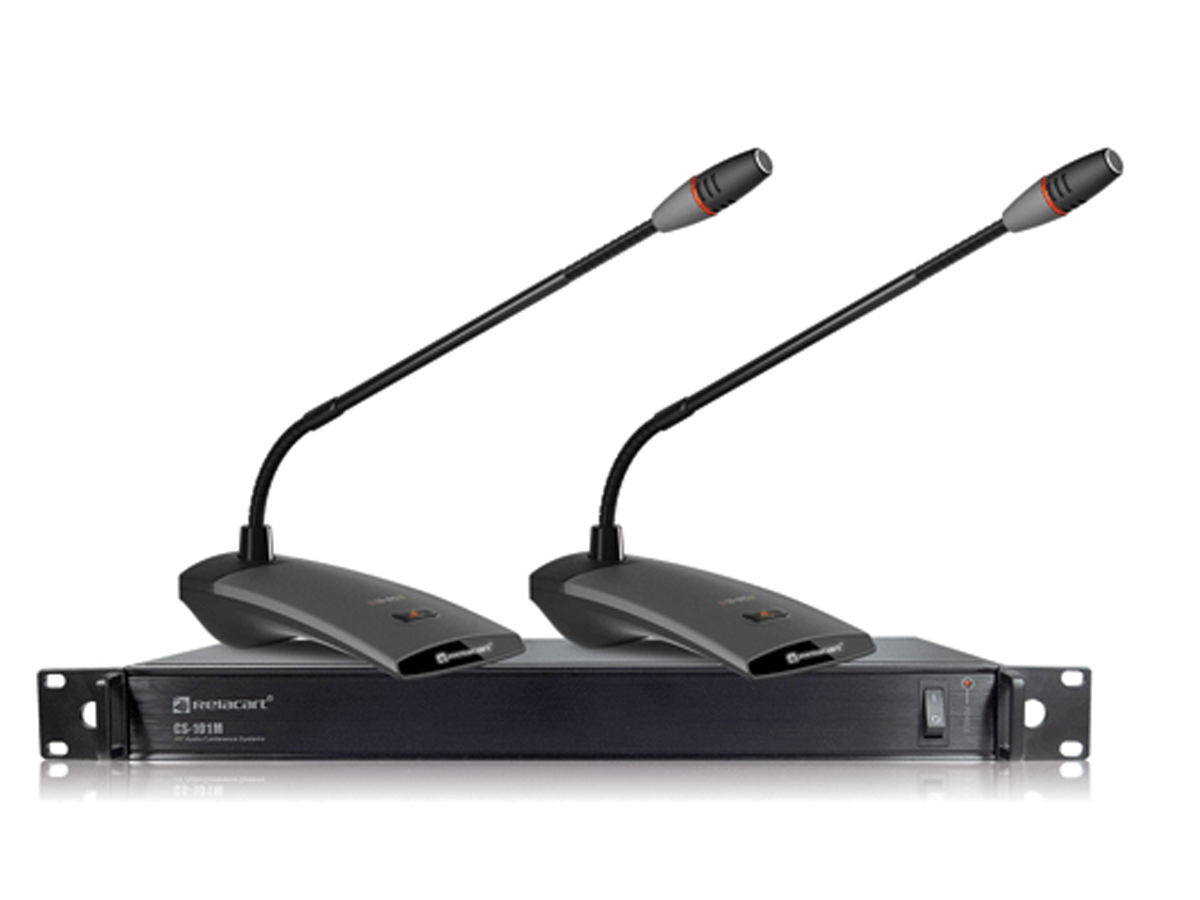

CS-101M会议系统主机

技术指标：

机箱规格：EIA标准1U

电源电压：AC100-240V 50/60HZ

最大功耗：45W

频率响应：65Hz-15KHz

信噪比(S/N)：>85dB

失真度(T.H.D)：<0.7％

音频输入：LINE IN:0dBV(f=1KHz，THD<0.3％)

音频输出：

XLR：8dBV

6.3mm：7.5dBV

RCA：4dBV

主席/代表单元接口：防脱落9芯航空插头

RS-232控制接口：可连接智能中控及摄像跟踪系统

尺寸(mm)：410（宽）x43(高) x 206(深)

重量：约2.3kg


CS-101C/CS-101BC主席单元

主要特点

•精致典雅的设计，符合人体工程学，极具现代气息。

•符合IEC60914囯际标准。

•具有优先权按键功能，可以关闭正在发言的代表单元。

•话筒带明亮的发光光环指示工作状态。

•话筒按键带背光指示

•心型指向电容话筒，实现高品质声音拾取，不易啸叫。

•固定式话筒杆。

（CS-101C）

（CS-101BC）

技术指标：

电源电压：DC12V(主机供电)

传声器类型：电容式心型指向

最大电流损耗：110mA

功率消耗：1.3W

频率响应：65Hz-18KHz

信噪比：>90dBV

失真度：<0.7％

灵敏度：-20dBv/Pa

主席/代表单元接口： 防脱落9芯航空插头

咪管长度(mm)：340mm/420mm(默认)/480mm

底座尺寸（mm）：CS-101C ：105（宽）x43(高) x 150(深)/CS-101BC： 100（宽）x38（高）x85（深）

重量(g)：CS-101C约780/CS-101BC约680

颜色：镍黑色


CS-101D/CS-101BD代表单元

主要特点

• 精致典雅的设计，符合人体工程学，极具现代气息。

• 符合IEC60914囯际标准。

• 话筒带明亮的发光光环指示工作状态。

• 话筒按键带背光指示

• 心型指向电容话筒，实现高品质声音拾取，不易啸叫。

• 固定式话筒杆。

（CS-101D）

(CS-101BD)

技术指标：

电源电压：DC12V(主机供电)

传声器类型：电容式心型指向

最大电流损耗：110mA

功率消耗：1.3W

频率响应：65Hz-18KHz

信噪比：>90dBV

失真度：<0.7％

灵敏度：-20dBv/Pa

主席/代表单元接口：防脱落9芯航空插头

咪管长度(mm)：340mm/420mm(默认)/480mm

底座尺寸（mm）：CS-101D：105（宽）x43(高) x 150(深)/CS-101BD：100（长）x38（宽）x85(深）

重量(g)：CS-101D约780/CS-101BD约680

颜色：镍黑色

CS-101视频自动跟踪讨论型有线会议系统方案
